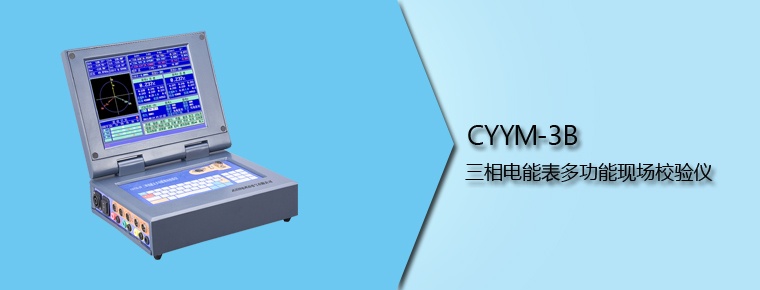

CYYM-3B 三相電能表多功能現場校驗儀

點擊:

主要功能特點

最新功能

32位高速數字信號處理器
同時測量有功、無功或兩個電能表的誤差
比傳統的校驗方式提高一倍以上的工作效率。

接線仿真功能

儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能。

不平衡測量

可測量電壓質量，三相三線、三相四線電流不平衡。
快速簡潔查出隱蔽性的故障、偷電、漏電等異常情況。

5A鉗誤差自檢

儀器內可產生5A、0.5A的電流信號加到5A鉗上，以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題。可隨時了解鉗表的閉合情況，提醒工作人員清潔鉗口。

自動錄入電能表號碼

支持條形碼掃描槍，自動錄入電能表編碼。

紅外讀取頭，自動讀取多功能電能表數據

利用485或紅外光電頭，讀取多功能電能表尖、峰、平、谷、總的有功無功底數。支持國標DL645、蘭吉爾IEC1107規約。
PT、CT二次負荷在線測試
非常高的穩定性（參見附件五）
儀器內帶512M電子盤
在高供高計時，空載也可識別接線。最小2mA啟動電流。
其它性能
三相電能表多功能現場校驗儀采用了10.4寸工業級TFT大彩屏，顯示清晰、美觀、信息量大、內容豐富。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。
同時測量有功電能誤差、無功電能誤差、電壓、電流、有功功率、無功功率、相位、頻率、功率因數、并顯示矢量圖、查線結果。
儀器內無可調電阻，所有誤差全部采用軟件修正。
中文輸入，輸入鍵盤采用電腦鍵盤排列方式排列。
帶5A、100A、500A、1000A鉗表，直接測量低壓電流互感器的變比。可方便找出CT二次回路中的斷路、接觸不良、CT內部的匝間短路以及CT銘牌變比是否與CT實際變比相符等故障。
實時測量A、B、C三相電壓、電流的2-21次諧波，及時了解電網的供電質量。
測量A、B、C三相電壓、電流的波形。
寬電源55V-260V工作，在電壓高于260V時，自動保護。
寬量程0.2A-5A，過載一倍，所有測量點保證0.1%和0.05%的準確度，保證CT二次額定電流為1A時的測量指標。
所有現場需要輸入的參數和下裝的數據均可由用戶自由定義。可下裝 5000個用戶的數據。
具有USB接口，連接U盤，形成超大型空間，方便數據拷貝。
測量無盲區，測量國內外所有種類的電能表。

主要技術參數

電壓量程				30V ～ 480V	5A 端子	有功電能、功率	± 0 . 05 % ± 0. 1 %
電壓誤差				± 0. 05 % ± 0.1%		無功電能、功率	± 0.2%
電流量程 ( 過載一倍 )		端子		0.2-5A 寬量程（保證指標）		電流	± 0 . 05 % ± 0.1%
					5A 鉗表	有功電能、功率	± 0.1% ± 0.2%
		鉗表		5A 、 100A 、500A 、 1000A		無功電能、功率	± 0 .2%
						電流	± 0.1% ± 0.2%
輸入頻率范圍				45-55Hz		自檢電流	5A 、 0.5A
頻率測量誤差				± 0.0 1Hz		自檢誤差	± 0 . １ %
相位測量范圍				-180 ° ~ +180 °	大電流鉗	有功電能、功率	± 0.2% ± 0.5%
最大相位誤差				± 0.0 5 °± 0. 1 °		無功電能、功率	± 0.2% ± 0.5%
諧波測量				± 0.0 5 %		電流	± 0.2% ± 0 .5%
諧波測量范圍				2-21 次	其它	變比測量	± 0.2% ± 0 .5%
脈沖常數	低頻		5A	3600P/kWh		電壓影響	< ± 0.01%
			其它	3600 *(5/Ie) P/ k Wh		頻率影響	< ± 0.01%
	高頻		5A	3.6x10 7 P/ k Wh		溫度影響	< ± 0 .005 % / ℃
			其它	3.6x10 7 *(5/Ie) P/ k Wh		24 小時變差	< ± 0.01%
						諧波影響	< ± 0.01%
	注： Ie -- 額定電流				開機穩定時間		<3 分鐘
工作電源			AC 55V - 260V		環 境溫度		-25 ℃ - +45 ℃
功耗			< 17W		相對濕度		40%-95%
外形尺寸			330mm * 280 mm * 7 5 mm		重量		< 3 k g
