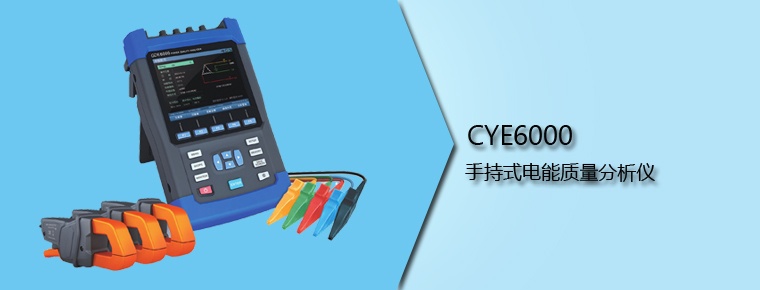

CYE6000 手持式電能質量分析儀

點擊:

采用標準

GB 4793.1-2007
IEC 61010-1:2001
IEC61000-4-7
IEC61000-4-15

產品關鍵字

電能質量檢測儀、電能質量分析裝置、電能質量測量儀、電能綜合測試儀、電能質量分析系統、電力質量分析儀、電能質量測試分析儀、電能質量記錄儀、電能質量監測分析系統
功能簡述
CYE6000 手持式電能質量分析儀用于電廠、輸電線路、配電設施、以及普通用電、工業用電、鐵路軌道交通電氣線路等設施的電能質量分析。可以測量電壓、電流；諧波、間諧波、諧波子組、高次諧波；波動、閃變；功率、功率因數；有功、無功、視在功率。迅速排查沖擊電流、電壓暫升暫降、頻率異常、三相不平衡、瞬時過電壓、短時中斷等異常現象。

儀器特點

嚴格按照電力行業標準設計，通過國網電科院實驗中心認證
精度完全符合IEC61000-4-30A級標準
嚴格符合國際標準IEC61000-4-7的諧波測量方法
嚴格符合國際標準IEC61000-4-15的閃變測量原理
注重安全，采購接口隔離設計
接線簡單，適用性強，可適用任何線路的電能質量分析
采用5.6英寸高分辨率顯示屏，波形紋路清晰
配保護腕帶，省力、安全，操作方便
USB傳輸速度可達4M/s，是普通USB傳輸速度的2-4倍。
內置8G存儲卡，屏蔽截圖儲存可達6500張
1.5米高度自由落體測試，破損率小于1%
三色波形顏色，便于區分，直觀明了
內置8種接線方式，便于適應各種現場

功能特點

具有標尺功能和縮放功能，方便查看區域細節
自動記錄測量數據
歷史數據自動比對分析
測量精度達到“0.1%”，為行業內最高精度
截圖功能，支持任意界面截圖，可通過USB連接導出
支持中英文雙語言，可自由切換
可通過矢量圖顏色判斷接線是否正確
報表功能強大，可自定義生成符合國際標準的報表
支持錄波功能，錄波時間1-10min
可保存參數設置，支持不同參數設置的調用
支持記錄器模式，可定時記錄各種電能參數
支持通用BNC接口的電流互感器（選配）

技術參數

基本參數

機械	型號		CYE6000
		尺寸		263 × 168 × 65mm
		重量		約 2kg
顯示		尺寸		5.6 英寸
		分辨率		640 × 480
		亮度		最大亮度 350cd/m2 (Typ.) ，亮度可調
		對比度		500:1 （ Typ ）
		可視角度		70/70/50/70 （ Typ. ）（ CR ≥ 10 ）（左 / 右 / 上 / 下）
外部接口		USB Host		無
		USB Device		1 個
		以太網接口		無
		串口		無
		開關量輸入		無
		開關量輸出		無
存儲		類型		TF 卡（內置）
		容量		8GB
電源		市電		110V-240V
		適配器輸出		15V,3A
		電池		可充電鎳氫電池， 4500mAh
		電池工作時間		4h
		電池充電時間		5h （環境濕度 35 ℃）
		省電時間		液晶背光亮度可調，待機時間可調
環境		工作環境		0 ℃～ +45 ℃，濕度 90rh% 以下
		存儲環境		-20 ℃～ +50 ℃，濕度 95rh% 以下（不凝結）
安全性		符合標準		GB 4793.1-2007/IEC 61010-1 ： 2001 ，《測量、控制和實驗室用電氣設備的要求》第一部分：通用要求。安全等級： CAT III 1000 V/ CAT IV 600 V
		輸入端最大電壓		1000V 第三類； 600V 第四類

輸入參數

輸入參數	輸入通道數	4 通道電壓、 4 通道電流
	電壓測量量程	標稱值： 120V 、 230V 、 400V 、 1000V ，最大可測 6000V 瞬時電壓
	電流測量量程	根據使用的電流鉗而不同，只支持輸出信號為電壓信號的電流鉗，且輸出最大電壓不超過 10Vpeak
	測量線路基本頻率	50Hz
	測量線路	一相兩線 / 兩相三線 / 三相三線 / 三相四線
測量項目	電壓	有效值、平均值、正峰值、負峰值、半波有效值、峰值因數
	頻率	頻率
	電流	有效值、平均值、正峰值、負峰值、半波有效值、峰值因數
	功率和電能	有功功率、無功功率、視在功率、功率因數、位移功率因數、電能能耗
	電壓諧波	總諧波畸變率、諧波直流分量、 1~50 次諧波、 1-50 次間諧波、 1~35 次高次諧波、 1~50 次諧波子組
	電流諧波	總諧波畸變率、諧波直流分量、 1~50 次諧波、 0-49 次間諧波、 1~35 次高次諧波、 1~50 次諧波子組、電流 K 系數
	諧波功率	總諧波畸變率、諧波直流分量、 1~50 次諧波
	波動和閃變	短閃變、長閃變、波動、波動最大值
	不平衡	正序電壓、正序電流、負序電壓、負序電流、零序電壓、零序電流、不平衡度
	異常事件記錄	電壓暫升、電壓暫降、電壓短時中斷、沖擊電流、電壓電流總畸變率越限、奇偶次諧波含有率越限、電壓電流不平衡越限、頻率越限、短閃變越限、長閃變越限、長期電壓中斷、電壓上下偏差
頻率	測量方式	由 10 個周期（ 50Hz 時）運算
	顯示方式	顯示 A 通道電壓的頻率值
	測量量程 / 分辨率	50.000Hz/0.001Hz
	測量帶寬	42.5~57.5Hz
	測量精度	± 0.002Hz
電壓、電流半波有效值	測量方式	每兩個周期運算一次，每周期取 1/2 周波組成 1 個波形運算
	測量量程 / 分辨率	電壓： 120V/0.01V ， 230V/0.01V ， 400V/0.01V ， 1000V/0.01V
	測量量程 / 分辨率	電流：根據使用的電流鉗而不同
	測量精度	標稱值的 0.2%
電壓有效值	測量方式	由 10 個周期的方均根值計算
	顯示方式	每通道的電壓有效值
	測量量程 / 分辨率	電壓： 120V/0.01V ， 230V/0.01V ， 400V/0.01V ， 1000V/0.01V
	測量精度	標稱電壓的 0.1%
電流有效值	測量方式	由 10 個周期的方均根值計算
	顯示方式	每通道的電流有效值
	測量量程 / 分辨率	電流：根據使用的電流鉗得不同而不同，可選 5A/50A/100A/500A 電流鉗、 1200A/3000A/6000A 電流環
	測量精度	讀數的 0.1%+ 電流鉗精度
諧波電壓、諧波電流、諧波功率	測量方式	符合 IEC6 1000-4-7 ，分析時間窗為 10 個周期
	窗口點數	5120 點
	顯示方式	表格圖、趨勢圖、柱狀圖
	測量次數	1~50 次
	測量精度	電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數
		電壓諧波小于 1% 標稱值時：誤差小于 0.05% 的標稱電壓值
		電流諧波大于 3% 標稱值時：誤差小于 1% 讀數
		電流諧波小于 3% 標稱值時：誤差小于 0.05% 的電流量程
間諧波電壓、間諧波電流	測量方式	符合 IEC 6 1000-4-7 ，分析時間窗為 10 個周期
	窗口點數	5120 點
	顯示方式	表格圖、趨勢圖、柱狀圖
	測量次數	1~16 組
	測量精度	電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數
		電壓諧波小于 1% 標稱值時：誤差小于 0.05% 的標稱電壓值
		電流諧波大于 3% 標稱值時：誤差小于 1% 的讀數
		電流諧波小于 3% 標稱值時：誤差小于 0.05% 的電流量程
諧波電壓子組、諧波電流子組	測量方式	符合 IEC 6 1000-4-7 ，分析窗口幅度 10 個周期
	窗口點數	5120 點
	顯示方式	表格圖、趨勢圖、柱狀圖
	測量次數	1~50 次
	測量精度	電壓諧波大于 1% 標稱值時：誤差小于 1% 的讀數
		電壓諧波小于 1% 標稱值時：誤差小于 0.05% 的標稱電壓值
		電流諧波大于 3% 標稱值時：誤差小于 1% 的讀數
		電流諧波小于 3% 標稱值時：誤差小于 0.05% 的電流量程
高次諧波電壓、高次諧波電流	測量方式	符合 IEC 6 1000-4-7 ，分析時間窗為 10 個周期
	窗口點數	5120 點
	顯示方式	表格圖、趨勢圖、柱狀圖
	測量次數	1~35 組
	測量精度	電壓諧波大于 1% 標稱值時：誤差小于 1% 的讀數
		電壓諧波小于 1% 標稱值時：誤差小于 0.05% 的標稱電壓值
		電流諧波大于 3% 標稱值時：誤差小于 1% 的讀數
		電流諧波小于 3% 標稱值時：誤差小于 0.05% 的標稱電壓值
有功功率、無功功率、視在功率	測量方式	有功功率：每 10 個周波的平均功率
		視在功率：由電壓電流的有效值來運算
		無功功率：由視在功率、有功功率來計算
	顯示方式	表格圖、趨勢圖
	測量量程 / 分辨率	根據電壓電流量程來確定
	測量精度	± 0.5% 讀數
功率因數	測量方式	有功功率與視在功率之比
	顯示方式	實時數據顯示
	測量量程 / 分辨率	-1.000~1.000/0.001
	測量精度	± 0.5% 讀數
電壓不平衡度、電流不平衡度（負序、零序）	測量方式	三相三線制或三相四線制時，使用三相的基波成分來計算
	顯示方式	表格圖、趨勢圖、矢量圖
	測量精度	電壓不平衡度：± 0.2% ；
	測量精度	電流不平衡度：± 0.5%
電壓波動	測量方式	半波方均值來計算
	顯示方式	表格圖、趨勢圖
	測量精度	± 1%
IEC 閃變	測量項目	短閃變（ Pst ）、長閃變（ Plt ）
	測量方式	根據 IEC6 1000-4-15 標準計算， Pst （ 10 分鐘）， Plt （ 2 小時）
	顯示方式	表格圖、趨勢圖
	測量量程	0~20
	測量精度	± 5%
沖擊電流	測量方式	電流半波有效值超過設定值且持續時間為 10ms~1min
	顯示方式	沖擊電流波形、沖擊電流最大值
	測量精度	0.10%
電壓暫升、電壓暫降、短時中斷	測量方式	暫升：電壓半波有效值超過設定值且持續時間為 10ms~1min 時，判定為暫升
		暫降：電壓半波有效值超過設定值且持續時間為 10ms~1min 時，判定為暫降
		短時中斷：電壓半波有效值超過設定值且持續時間為 10ms~1min 時，判定為短時中斷
	顯示方式	暫升、暫降、短時中斷的波形持續時間、幅度等
	測量精度	0.10%
共模抑制	CMRR	60dB
電磁兼容性	標準	等級 4 ： GB/T 17626.2-2006 靜電放電抗擾度
		等級 3 ： GB/T 17626.3 -2006 射頻電磁場輻射抗擾度
		等級 3 ： GB/T 17626.4 -2006 電快速瞬變脈沖群抗擾度
		等級 3 ： GB/T 17626.5 -2008 浪涌（沖擊）抗擾度
		等級 3 ： GB/T 17626.8 -2006 工頻磁場抗擾度
		等級 3 ： GB/T 17626.9 -1998 脈沖磁場抗擾度
		等級 3 ： GB/T 17626.12 -1998 振蕩波抗擾度
標準	測量方法	IEC 6 1000-4-30
	測量性能	IEC 6 1000-4-30 A 級
	閃變	IEC 6 1000-4-15
	諧波	IEC 6 1000-4-7
串擾	電壓輸入端之間	標稱頻率下為 -60dB
串擾	存儲環境	標稱頻率下為 -95dB
環境可靠性	標準	GB/T 2423.1-2008 低溫
		GB/T 2423.2-2008 高溫
		GB/T 2423.4-2008 交變濕熱
		GB/T 2423.5-1995 沖擊
		GB/T 2423.10-2008 振動
		GB/T 2423.22-2002 溫度變化

功能點	GDE6000L	GDE6000M	GDE6000H
電壓、電流、頻率	☆	☆	☆
諧波	☆	☆	☆
間諧波		☆	☆
高次諧波			☆
功率和電能	☆	☆	☆
不平衡	☆	☆	☆
閃變			☆
英文版		☆	☆
PQViewer		☆	☆
手動錄波			☆
支持 1000A 以內電流鉗	☆	☆	☆
支持 1000A-6000A 以內電流鉗			☆
