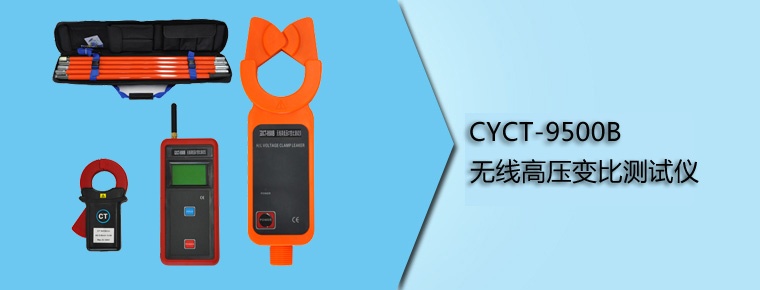

CYCT-9500B 無線高壓變比測試儀

點擊:

產品概述

CYCT-9500B無線高低壓CT變比測試儀簡稱無線高壓變比測試儀，同時具有：高低壓鉗形電流表、高空電流遙測儀、高空漏電流測試儀、高精度鉗形漏電流表等產品的功能。

CYCT-9500B無線高低壓CT變比測試儀突破傳統結構，專為在線測量運行中60kV以下（如：10kV或35kV）的高壓電流互感器、變壓器的初級、次級電流大小、變比、相別、極性、漏電流而精心設計制造的，由專用高壓檢測儀、低壓電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成，其無線傳送測試數據能穿透隔墻障礙，直線傳輸距離30米。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用。

電流鉗選用特殊合金，采用最新CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。

主機LCD顯示一目了然，同時具有超大存儲空間，能存儲3000組數據。

監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有最大、最小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。

產品特點

滿足60kV以下（絕緣外皮）、35kV以下（裸導線）高低壓線路電流測量
專用高壓電流鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷
應用廣泛（變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門皆可使用）
體積小，重量輕。防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮

使用條件

環境溫度：-10℃~50℃
環境濕度：≤85%
海拔高度：≤2000m
工作電源：AC220V±10%/li>
電源頻率：50±1Hz

技術參數

功能	高低壓電流互感器一二次回路的電流、變比、極性、相別、漏電流在線測試；變壓器兩側電流大小、變比在線測試
電源	DC6V 堿性干電池(1.5V AAA×4)連續工作30小時
測試方式	鉗形CT
傳輸方式	無線傳輸，直線傳輸距離30m
顯示模式	LCD：128dots×64dots；背光功能，適合昏暗場所
LED尺寸	顯示域：44mm×27mm
儀表尺寸	主機：寬高厚78mm×165mm×42mm 高壓檢測儀：寬高厚76mm×255mm×31mm 低壓電流鉗：寬高厚70mm×115mm×38mm
鉗口尺寸	高壓檢測儀：φ48mm 低壓電流鉗：25mm×30mm
采樣速率	2次/秒
測量范圍	高壓檢測儀：0.0mA～1200A 低壓電流鉗：0.00mA～10A
分辨率	高壓檢測儀：0.01mA；低壓電流鉗：0.01mA
換擋	全自動換檔
一次回路測試精度 (23℃±3℃，80%RH以下)	0.0mA～10.0A: ±1%±5dgt 10.0A～49.9A: ±2%±5dgt 50.0A～199.9A: ±3%±5dgt 200A～600A: ±4%±5dgt 601A～1200A: ±5%±5dgt
二次回路測試精度	0.00mA～10A: ±0.5%±5dgt (23℃±3℃，70%RH以下)
變比	3種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；以變壓器10kV/380V的10kV-YY的折算變比)，變比最大1：1千萬(1.0K7)
數據存儲	3000組，按HOLD鍵保持數據并自動編號存儲（掉電或更換電池不會丟失數據）
線路電壓	60kV以下具有絕緣外皮的線路測試或35kV以下裸導線電流測試(必須帶5節絕緣桿操作)
數據保持	按HOLD鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持
數據查閱	按HOLD鍵+POWER鍵可以進入數據查閱模式
溢出顯示	超量程溢出功能：“OL A”符號顯示
無信號指示	當主機沒有收到發射信號時提示“無信號”
自動關機	開機約15分鐘后，儀表將自動關機
電池電壓	當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池
儀表質量	主機：330g(含電池) 高壓檢測儀：335g(含電池) 低壓電流鉗：150g 總質量：5kg(含儀表箱和絕緣桿)
外界干擾	避免特強電磁場；避免433MHz、315MHz同頻干擾
工作溫濕度	-25℃～45℃； 80%Rh以下
存放溫濕度	-10℃～60℃； 70%Rh以下
絕緣桿尺寸	φ32mm，1m/節,5節
低壓電流鉗引線長	2米
絕緣強度/p>	絕緣桿：AC 60kV/rms (5節絕緣桿全部連接，兩端之間) 主機與檢測儀：AC1000V/rms(外殼與螺釘之間)
結構	防滴漏Ⅱ型（高壓檢測儀）
